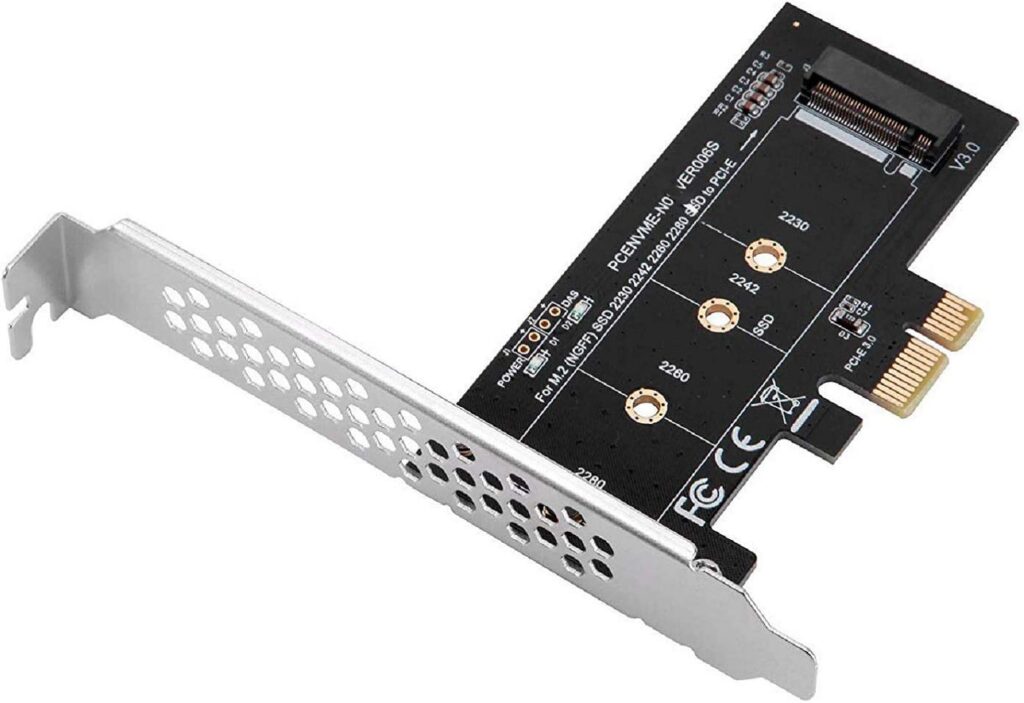

Pour brancher un SSD M.2 dans un emplacementd’un slot PCIe, vous devez disposer d’un adaptateur appelé carte d’extension PCIe vers M.2. Une carte d’extension M.2 se branche dans le slot PCIe de votre carte mère.
Il existe de nombreux types de cartes d’extension M.2 qui se différencient principalement par leur taille et le nombre d’emplacements M.2 qu’elles fournissent. Plus le nombre d’emplacements M.2 est élevé, plus la carte d’extension est grande.
Un SSD M.2 NVMe nécessite quatre lignes PCIe pour fonctionner à des performances optimales. Par conséquent, la plus petite carte d’extension M.2 est livrée avec un connecteur x4 (il y a des exceptions).
Si tout cela vous semble trop déroutant, ne vous inquiétez pas car à la fin de cet article, vous devriez avoir une bonne compréhension de la façon de mettre un SSD M.2 dans un slot PCIe.
ALORS POUVEZ-VOUS METTRE UN SSD M.2 DANS L'EMPLACEMENT D'UN NVMe PCIE ?
La réponse courte est oui, vous pouvez. La réponse longue est que vous ne pouvez pas mettre un SSD directement dans un slot PCIe. Vous avez besoin d’une carte d’extension M.2.
Cependant, je vais vous parler en détail de la carte d’extension M.2 ci-dessous, avant de le faire, parlons brièvement des différents types de SSD M.2 et des interfaces qu’ils utilisent.
Il existe principalement deux types de SSD M.2 :

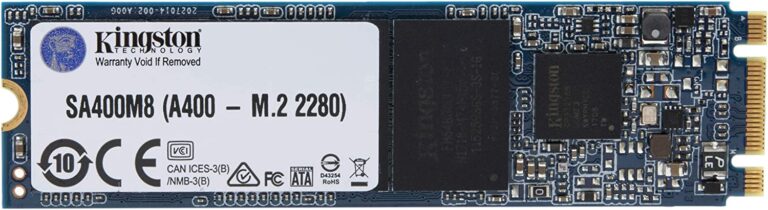

1. Les SSDs SATA M.2
Les SSD SATA M.2 utilisent l’interface SATA plus lente. Par conséquent, leur vitesse de transfert maximale est évaluée à environ 550 Mo/s.

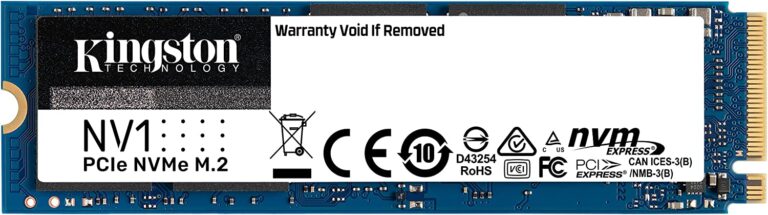

2. Les SSDs NVMe PCIe
Les SSD M.2 NVMe utilisent l’interface PCIe beaucoup plus rapide. Ces SSD peuvent atteindre des vitesses de transfert allant jusqu’à 6500-7000 Mo/s selon la version de l’interface PCIe à laquelle ils se conforment.

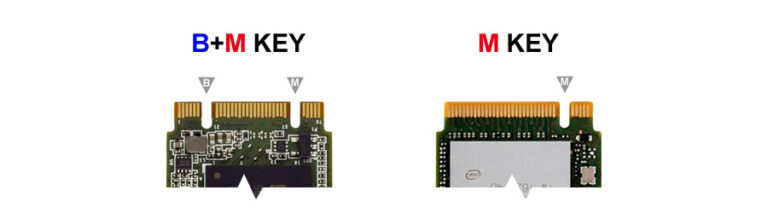

Matériellement, les SSD M.2 SATA et NVMe se ressemblent, mais non seulement ils sont très différents en termes de performances, mais vous pouvez les distinguer grâce à leur clé/connecteur.
B+M Key utilisé par SSDs SATA
M Key utilisé par SSDs NVMe
Le tableau suivant résume les performances des différents SSD M.2
– SSD SATA M.2
~550 MB/s (Max)
Le SSD PCIe NVMe a besoin de QUATRE voies PCIe pour fonctionner de manière optimale
Une information très importante que vous devez saisir est que les SSD NVMe utilisent quatre (x4) lignes PCIe. Considérez les voies PCIe comme des canaux de données. Chaque canal de données transporte une certaine quantité de données par seconde en fonction de la version à laquelle il se conforme.
Le tableau suivant indique les vitesses de différents nombres de voies PCIe pour différentes versions.
| Version | x1 (GB/s) | x2 (GB/s) | x4 (GB/s) | x8 (GB/s) | x16 (GB/s) |
|---|---|---|---|---|---|
| 1.0 | 0.250 | 0.500 | 1.000 | 2.000 | 4.000 |
| 2.0 | 0.500 | 1.000 | 2.000 | 4.000 | 8.000 |
| 3.0 | 0.985 | 1.969 | 3.938 | 7.877 | 15.754 |
| 4.0 | 1.969 | 3.938 | 7.877 | 15.754 | 31.508 |
| 5.0 | 3.938 | 7.877 | 15.754 | 31.508 | 63.015 |
| 6.0 | 7.877 | 15.754 | 31.508 | 63.015 | 126.031 |
Ainsi, une version 3.0 à quatre voies PCIe (x4) est évaluée à un débit de 3,938 Go/s. Le même nombre de voies conformes à la version 4.0 est évalué à un débit de 7,877 Go/s.
Donc, un SSD NVMe Gen 3 peut atteindre des vitesses allant jusqu’à 3500 Mo/s. Un SSD NVMe Gen 4 peut atteindre des vitesses allant jusqu’à 7000 Mo/s. Les vitesses réelles dépendent du modèle du SSD.
Désormais, certains emplacements M.2 sont câblés à seulement deux (x2) voies PCIe. Si vous deviez placer un SSD NVMe dans un emplacement x2 M.2, il fonctionnera à la MOITIÉ DE SA VITESSE OPTIMALE.
De plus, si vous deviez placer un SSD Gen 4 (PCIe 4.0) dans un emplacement Gen 3 M.2 (emplacement V3.0 M.2), le SSD Gen 4 fonctionnera à nouveau à la moitié de ses performances optimales.
Par conséquent, le point important à noter ici est que le nombre de voies de la fente M.2 et sa version comptent énormément.
QU'EST-CE QUE LES CARTES D'EXTENSION PCIE VERS M.2 ?
Avec une brève synthèse sur les SSD M.2, parlons maintenant du sujet en cours, « Pouvez-vous ajouter un SSD M.2 dans un slot PCIe ? ». Eh bien oui, vous pouvez via les cartes d’extension M.2 comme expliqué précédemment.
Les cartes d’extension PCIe M.2 sont des cartes d’extension qui se branchent sur les emplacements PCIe de votre carte mère. Ceux-ci agissent comme des adaptateurs donnant à votre PC plus d’emplacements M.2 pour y ajouter des SSD.
Il existe généralement quatre types de cartes d’extension SSD M.2 différenciées par le nombre d’emplacements M.2 qu’elles peuvent fournir.

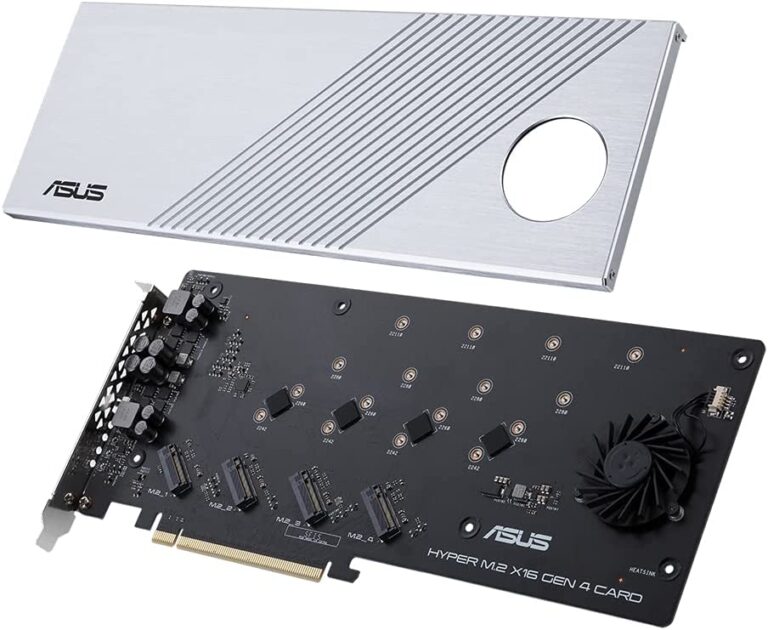

1. 4 emplacements M.2 pour SSD NVMe - Connecteur x16

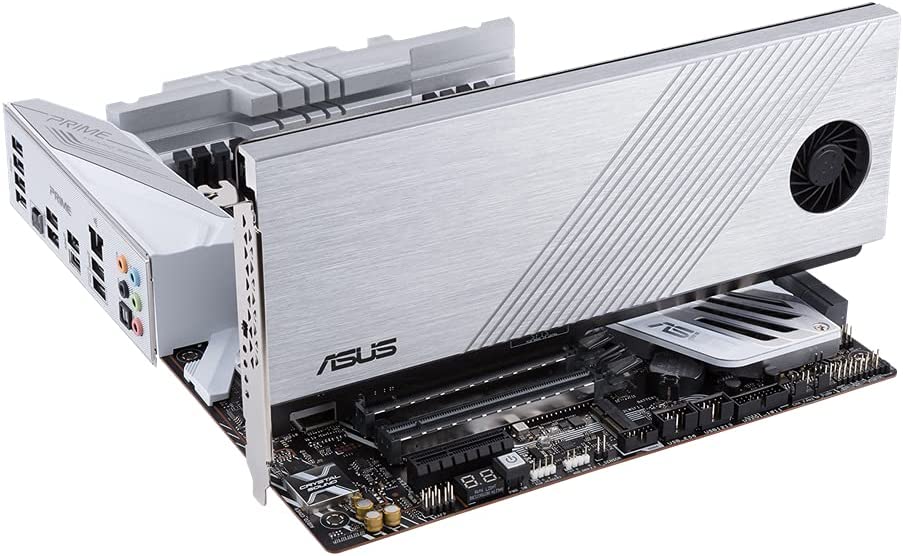

Les cartes d’extension M.2 les plus grandes et les plus chères ont un connecteur x16. Étant donné que chaque SSD NVMe nécessite x4 voies, la carte d’extension x16 M.2 telle que l’ASUS Hyper M.2 ci-dessus peut offrir 4 emplacements M.2.
Cependant, ces cartes d’extension nécessitent l’emplacement x16 le plus convoité de votre carte mère. Une carte mère commerciale moyenne n’a qu’un seul emplacement PCIe x16, qui est souvent utilisé par la carte graphique.
Donc, si vous ne souhaitez pas avoir de carte graphique dédiée, vous pouvez utiliser le slot x16 pour ajouter 4 slots M.2 pour vos SSD utilisant ces cartes d’extension.

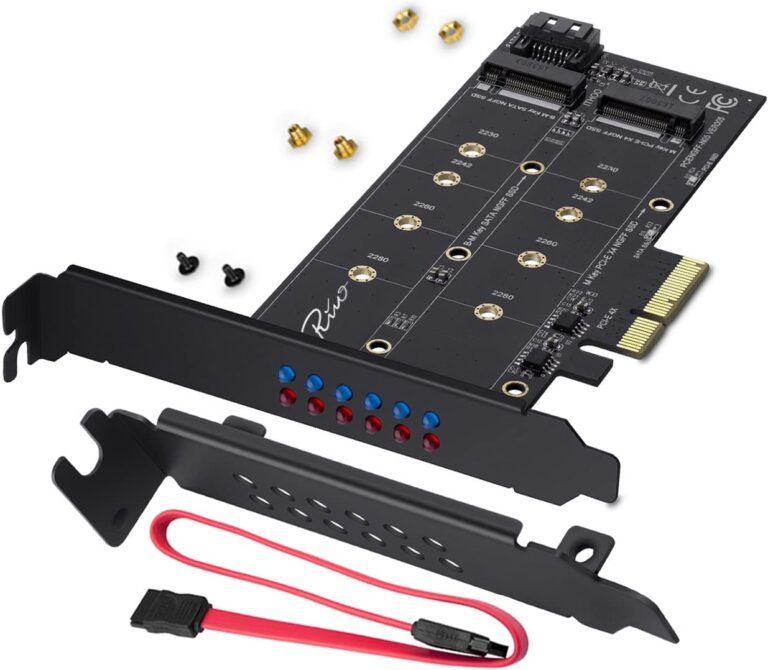

2. Un seul NVMe + un seul emplacement SATA M.2 - connecteur x4
Un autre type de carte d’extension très courant offre deux emplacements M.2. Cependant, un seul d’entre eux est conforme à la norme PCIe et convient donc à un SSD NVMe.
L’autre emplacement ne convient qu’aux SSD M.2 SATA plus lents. Pour faire fonctionner l’emplacement SSD M.2 SATA, vous devez le brancher sur l’emplacement SATA de la carte mère à l’aide du câble SATA fourni.
Ils nécessitent un emplacement x4 sur votre carte mère. Notez que sur la plupart des cartes mères, le slot x4 a un profil physique de slot x16. Ceux-ci sont appelés emplacements x16(x4).
3. Emplacement M.2 unique pour SSD NVMe - Connecteur x4
Ce sont peut-être les cartes d’extension M.2 les plus courantes. Ils ont un connecteur x4 et offrent donc un seul emplacement M.2 pour votre SSD NVMe. Ils nécessitent là encore un emplacement x4 sur votre carte mère.
La version PCIe de la carte d’extension M.2 compte énormément !
Il est très important de noter que la version PCIe à laquelle la carte d’extension M.2 est conforme a un impact énorme sur votre sélection de SSD.
Un SSD NVMe de génération 3 nécessite une carte d’extension M.2 également conforme à la V3.0 pour de meilleures vitesses. Un SSD NVMe de génération 4 nécessite une carte d’extension M.2 conforme à V4.0 pour de meilleures vitesses.
Par conséquent, assurez-vous que la carte d’extension M.2 que vous achetez est conforme à la bonne version pour votre choix de SSD.
Conclusion :
La réponse à la question « Pouvez-vous mettre un SSD M.2 dans un slot PCIe ? » est donc un grand oui. Cependant, vous ne pouvez pas mettre directement un SSD M.2 dans un slot PCIe, vous devez avoir une carte d’extension pour cela.
Afin d’obtenir la bonne carte d’extension M.2 pour vous-même, il est fortement recommandé de vous renseigner sur les SSD SATA et NVMe M.2 ainsi que sur l’interface SATA et PCIe (en particulier concernant les lignes et la version PCIe) .
